Tonale

純正ナビゲーションシステム
地図更新のご案内

はじめに

現在のUconnect® 5のソフトウェアバージョンおよび地図バージョンを確認し、地図更新が可能なバージョンか確認します。
S27.10以降であればご自宅にて地図更新が可能です。
地図更新できないソフトウェアバージョンまたは地図バージョンでしたらお手数ですがディーラーにてS27.10またはそれ以降へのアップデートを行ってください。

＜地図更新可能なソフトウェアバージョン＞
S27.10　　S27.35
Tで始まる全てのバージョン
Uで始まる全てのバージョン

＜地図更新可能な地図バージョン＞
01-5E61-5E60　…　2022年春地図
01-6661-6660　…　2023年春地図
01-6E61-6E60　…　2024年春地図

＜地図更新できないソフトウェアバージョン＞
S21.6
S24.6
S26.12

＜地図更新できない地図バージョン＞
01-5AC2-5AC0　…　2021年秋地図

目次

1. Uconnect®5の
ソフトウェアバージョンの確認

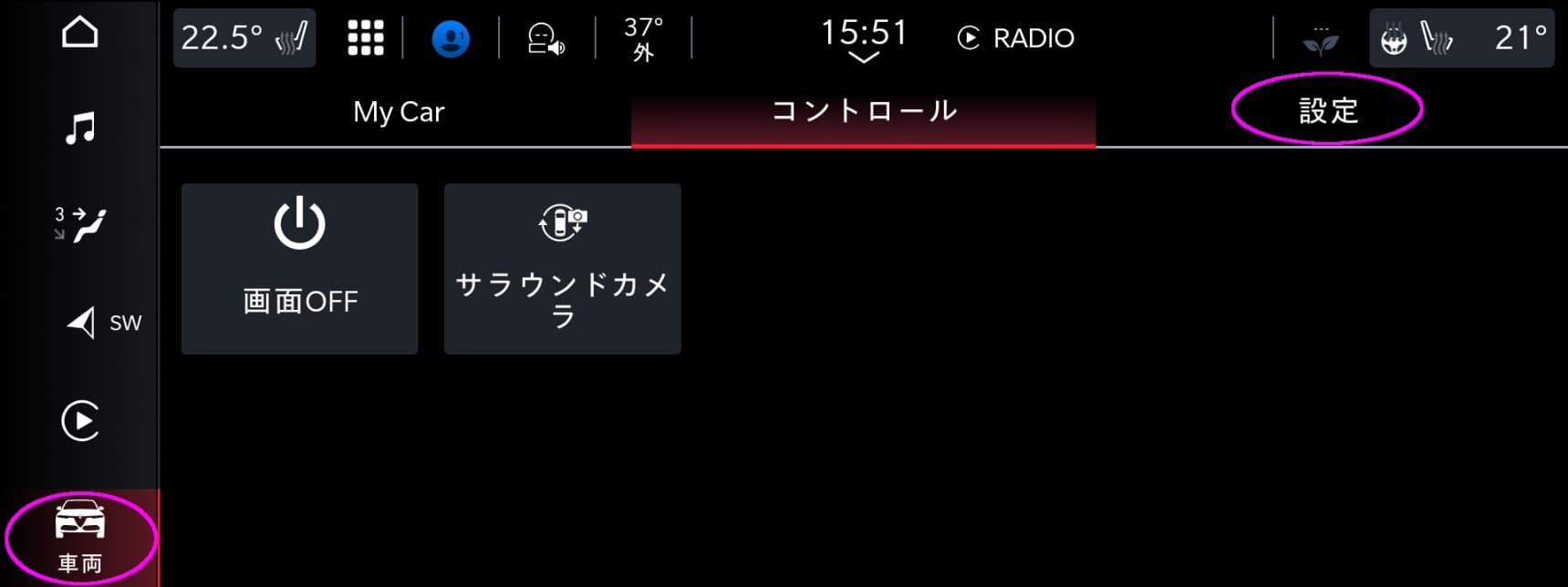

  • 1.
    メニューバーの「車両」ボタンを押し右上の「設定」ボタンを押します。

  • 2.

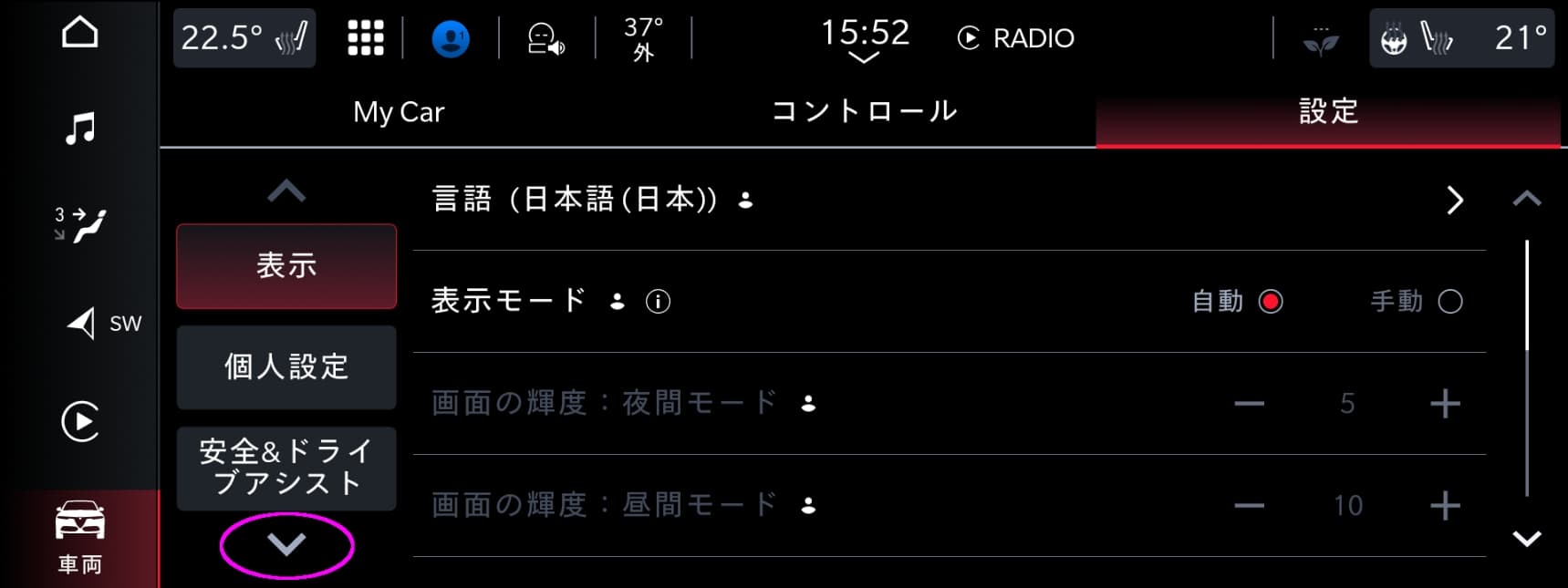

    設定画面の左側のリストを一番下までスクロールします。

  • 3.

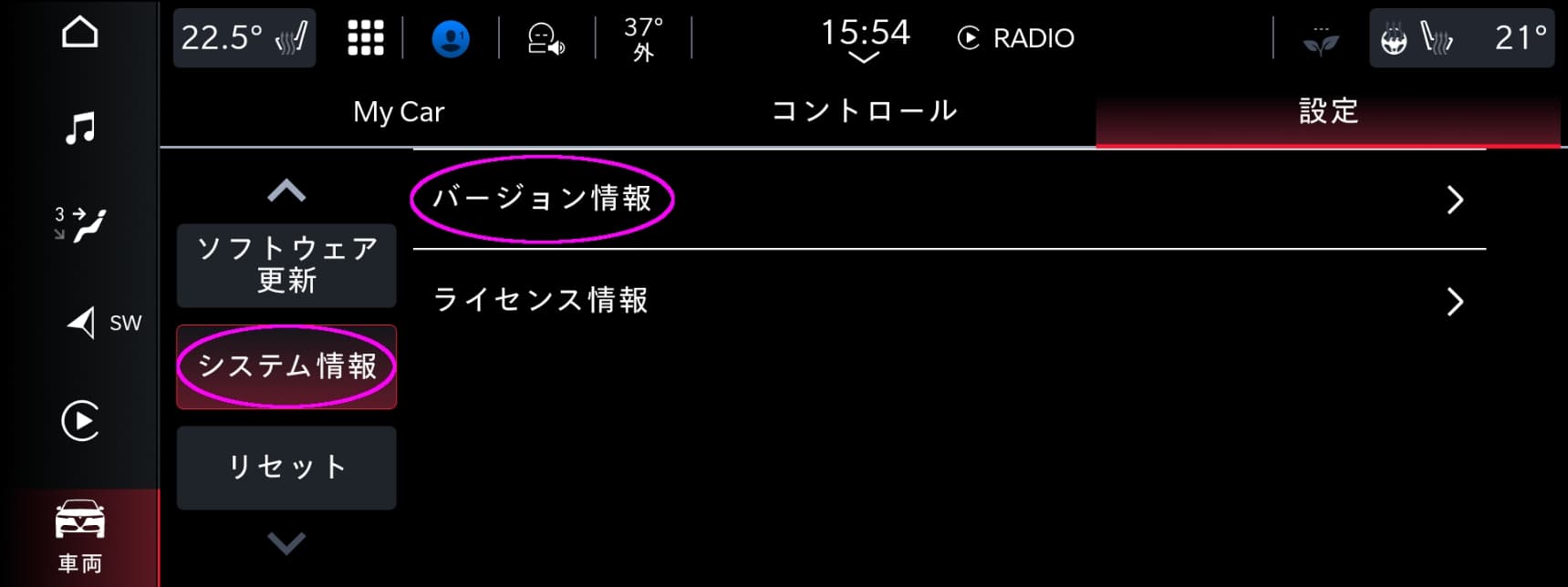

    「システム情報」ボタンを押し「バージョン情報」ボタンを押します。
    FCA-MY22.S27.10-PRODと表示されていた場合はS27.10です。

2. 地図バージョンの確認

  • 1.
    画面下部メニューバーの「ナビ」ボタンを押してナビ画面を開きます。メニューを開き一番下にある「ナビ設定」ボタンを押します。

  • 2.

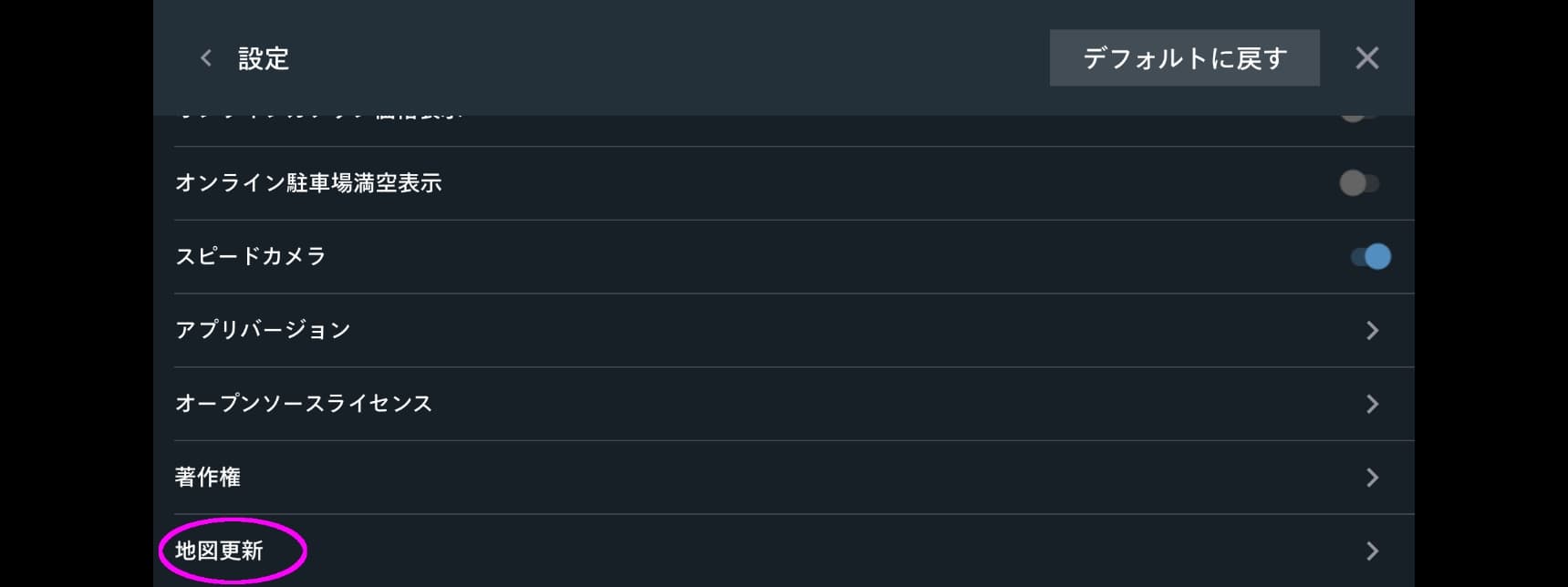

    ナビ設定画面の一番下にある「地図更新」ボタンを押します。

  • 3.

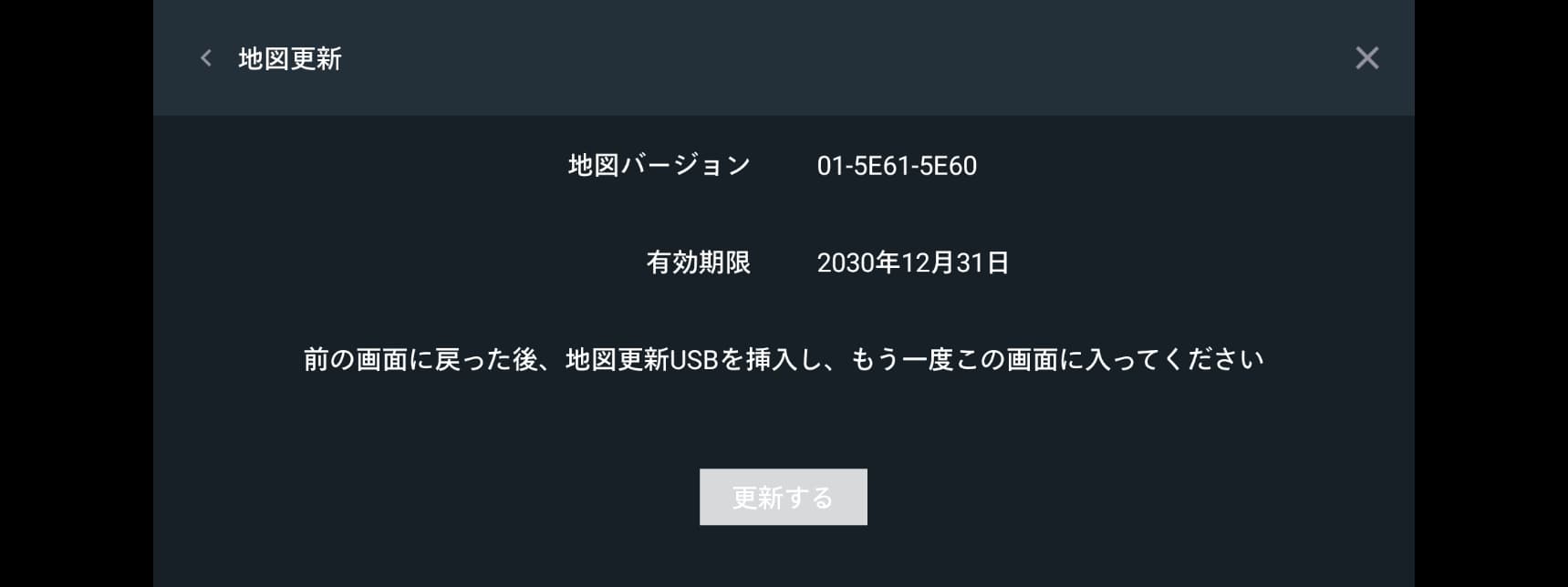

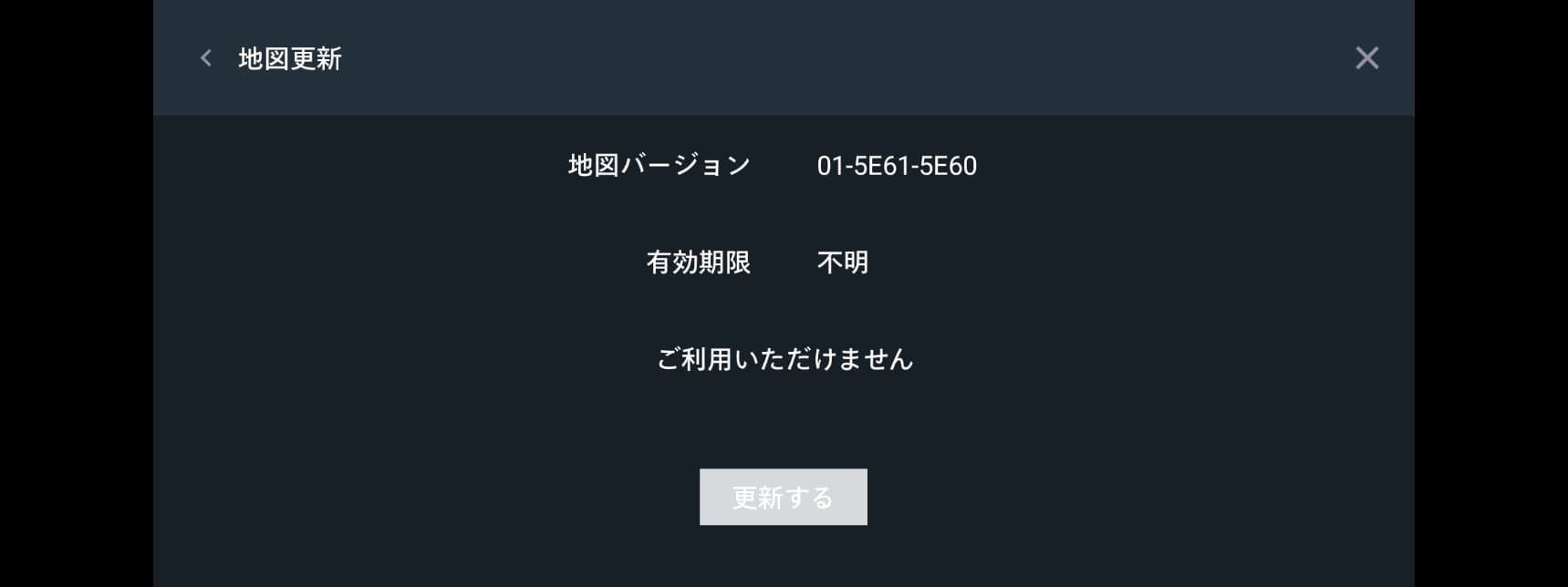

    有効期限と現在の地図バージョンを確認します。

    • 現在の地図バージョンが更新可能な地図バージョンであること
      01-05E61-5E60 または 01-6661-6660 または 01-6E61-6E60
    • 有効期限内であること

  • ＊有効期限が「不明」と表示されている場合は、後述する「9. オンラインサービス使用手順」を行います。

3. USBメモリの準備

  • 地図更新用USBメモリの作成に必要です。家電量販店などで簡単に購入できます
  • 容量：16GB以上（USBメモリに直接ダウンロードする場合は32GB以上）
    地図更新データは解凍前で7.15GB、解凍後で8.28GBになります。少なくとも16GBのUSBメモリが必要です
  • フォーマット：FAT32またはNTFS
    USBメモリに解凍前の地図更新データを直接ダウンロードする場合はNTFSでフォーマットされたUSBメモリを使用してください
  • ほとんどのUSBメモリが動作しますが稀に相性によりUSBメモリそのものが認識できない場合があります。Uconnect®5のメディア再生で使用可能なものであれば確実にお使いいただけます。USB3.0の場合は、ゆっくりUSBポートに挿入するとUSB2.0として認識可能な場合があります
  • USBアダプタに接続されたSDカード、USB接続のポータブルHDDやポータブルSSDなどUconnect®5のメディア再生で使用可能なメモリ媒体であればUSBメモリの代わりに使用することが可能です

4. PCの準備

  • ストレージの空き容量：20GB以上（USBメモリに直接ダウンロードしUSBメモリ内で解凍する場合は不要）
  • 光回線などの高速インターネットに接続していること
  • 圧縮ファイルの解凍ができること
  • フォルダに含まれるデータサイズとファイル数が確認できること
  • ご自宅にPCがない、大きなサイズのデータをダウンロードできる環境がない場合はディーラーにて地図更新用USBメモリを借りるかUSBメモリを持ち込みデータのコピーを受け取ってください

5. 地図更新用USBメモリの作成

1. 地図データのダウンロード

下記Webサイトから地図更新データのzipファイルをダウンロードします。データサイズが大きいため回線速度によっては時間がかかります。ダウンロードはPCで行ってください。

ファイル名：uconnect5_map_update_2025.zip

ダウンロードはこちら

uconnect5_map_update_2025.zipのサイズ：7.15 GB (7,678,144,848 bytes)
uconnect5_map_update_2025.zipのSHA256チェックサム：e0219b0691e41a70bbb98c503678e5dd0c4064cc486065437ee16118c1e2da9f

コピー用テキストを表示

2. ファイルの解凍

ダウンロードしたzipファイルを解凍します。Windows10または11をお使いの場合はzipファイルを右クリックし「すべて展開」を選択します。「圧縮（zip形式）フォルダーの展開画面」が起動しますので「展開」を選択します。Zipファイルを解凍したフォルダが出来上がります。

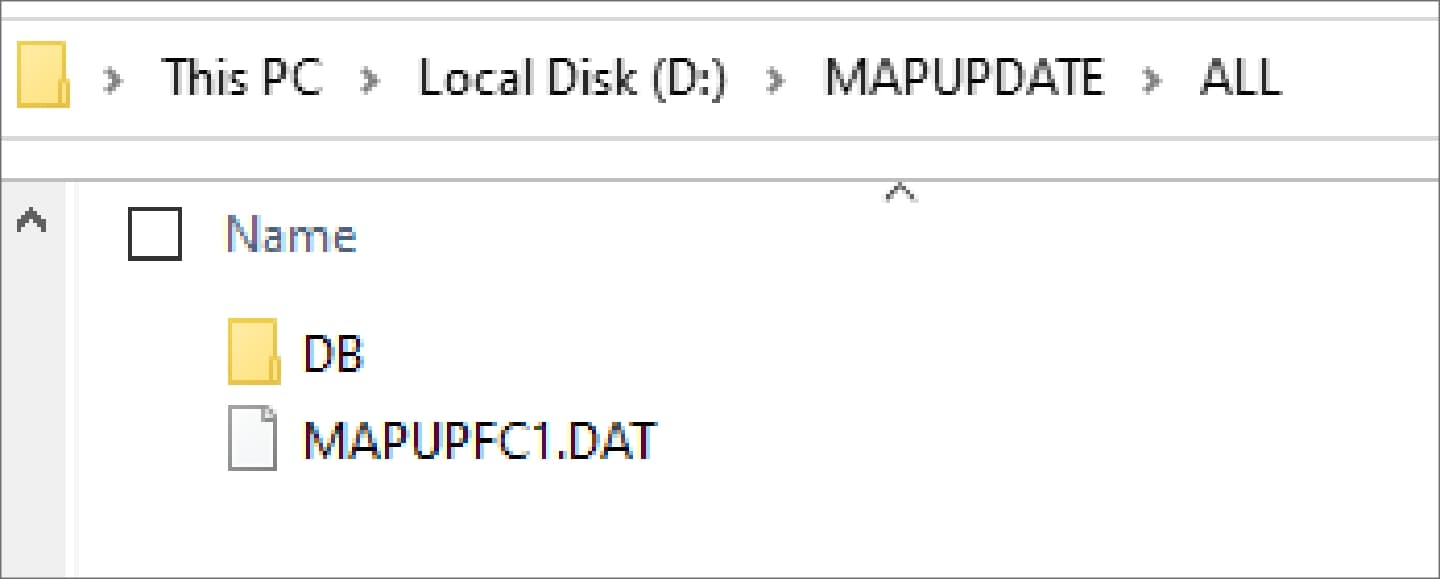

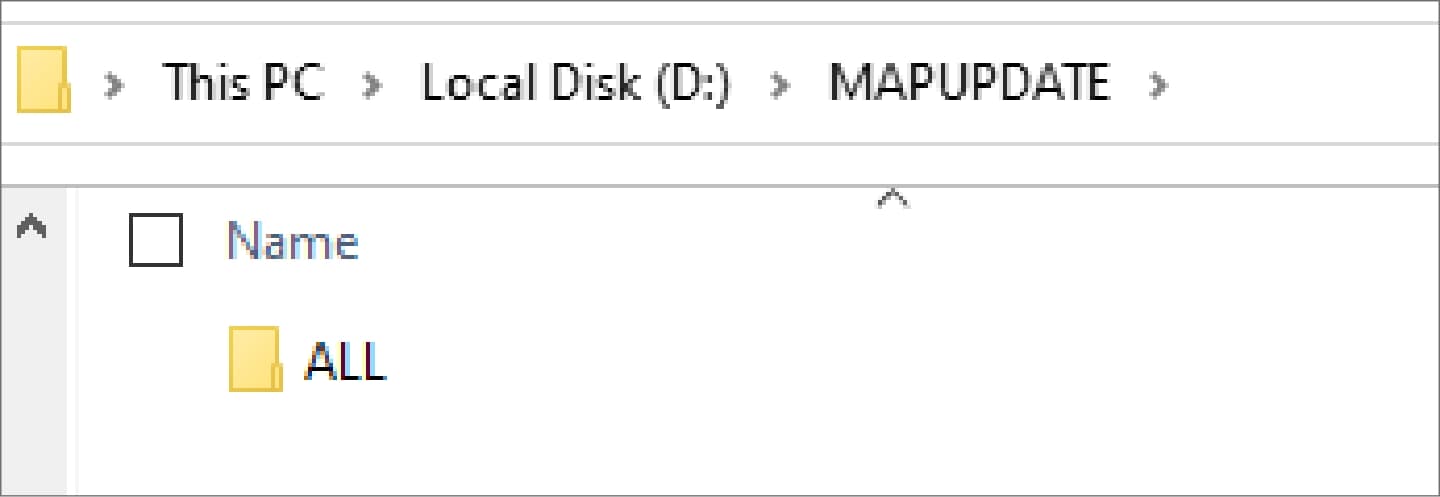

正しいフォルダ構成
（USBメモリがDドライブの場合の例）

  • ●USBメモリの直下にMAPUPDATEフォルダがある

  • ●MAPUPDATEフォルダの中にはALLフォルダだけがある

  • ●ALLフォルダの中にはDBフォルダとMAPUPFC1.DATファイルだけがある

4. USBメモリの内容を確認【重要】

※この手順を行わないと重篤なエラーが発生する可能性があります。必ず実施してください。エラーからの回復のため「工場出荷時設定にリセット」を実施する場合はこれまでユーザーが設定した内容はすべて消去されます。

「MAPUPDATE」フォルダに格納されているデータサイズとファイル数を確認します。データサイズとファイル数が異なっている場合は、「5. 地図更新用USBメモリの作成」の手順2からやり直してください。zipファイルの解凍やファイルのコピーに失敗している可能性があります。やり直しても一致しない場合はお手数ですが再度ダウンロードからやり直してください。

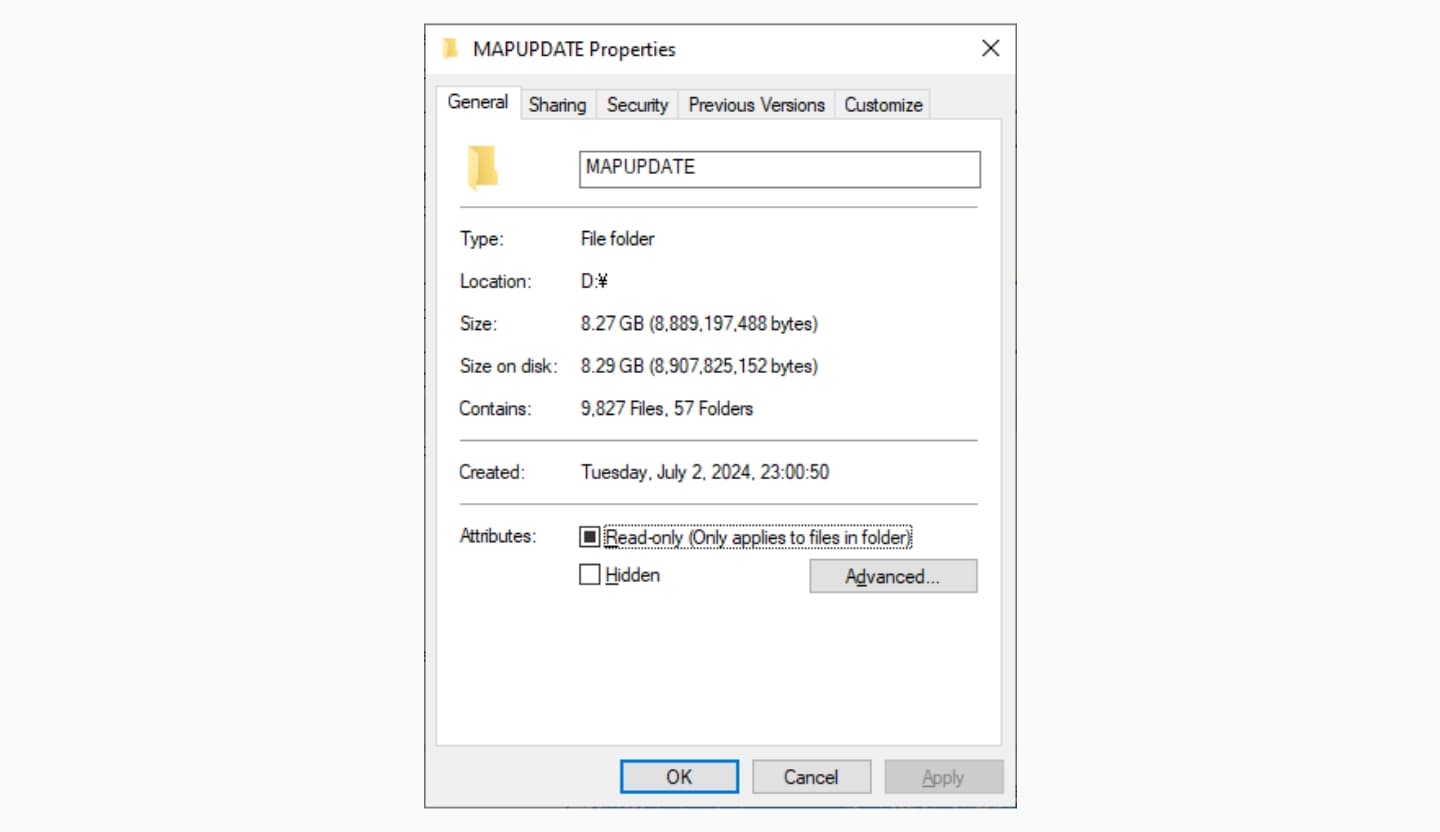

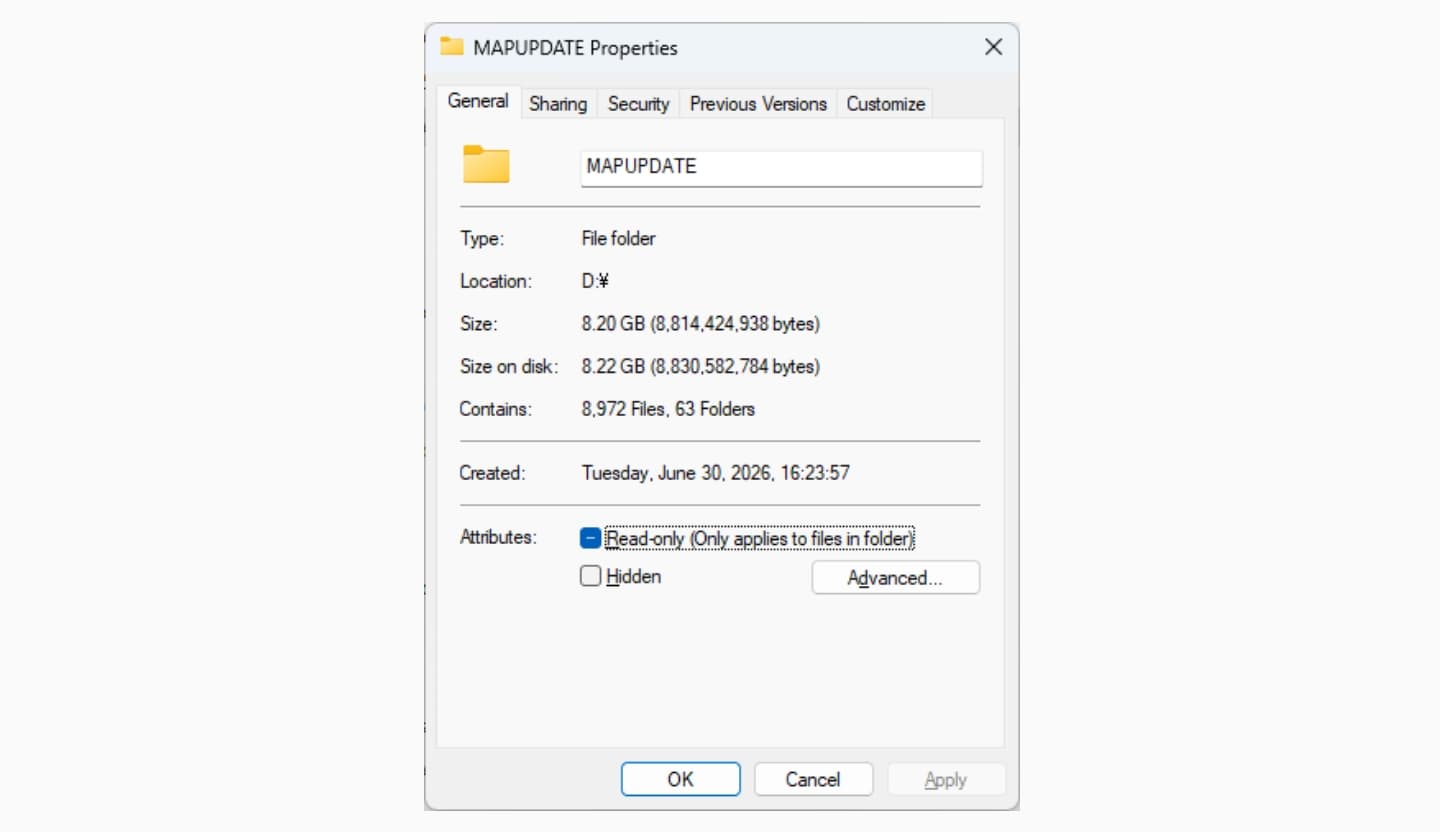

PCにより具体的な手順は異なりますがWindowsの場合は「MAPUPDATE」フォルダを右クリックし「プロパティ」を選択することで確認できます。

正しいデータサイズとファイル数（USBメモリがDドライブの場合の例）

  • ●データサイズ：8900874206 バイト
    ●ファイル数：9946

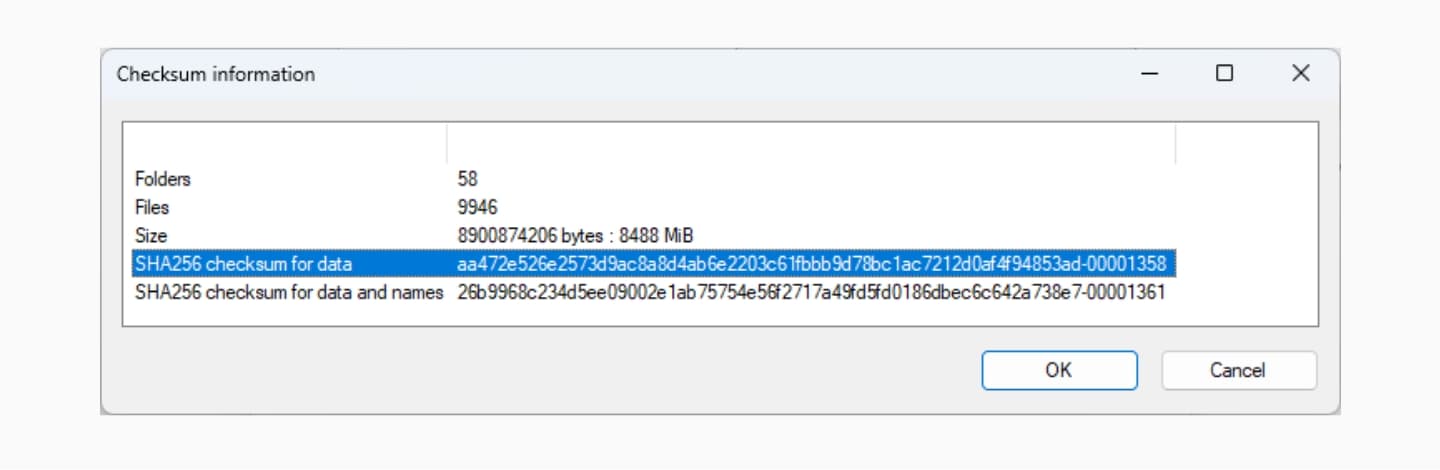

  • お使いのPCに7zipという圧縮ファイルを解凍するアプリケーションがインストールされている場合、「MAPUPDATE」フォルダを右クリックし「7-Zip」または「CRC SHA」から「SHA-256」と選択するとサイズとファイル数だけでなくチェックサムを確認することができます。(任意)

    チェックサムの確認を行うと、より確実にUSBメモリに格納された地図更新データの正しさをチェックすることができ、重大なエラーに遭遇する可能性が減ります。

  • ●MAPUPDATEフォルダのSHA256チェックサム：aa472e526e2573d9ac8a8d4ab6e2203c61fbbb9d78bc1ac7212d0af4f94853ad-00001358

    コピー用テキストを表示

6. 地図更新

※更新は車両が停車している状態でエンジンをかけて行ってください。電気自動車であればReadyが点灯している状態で行ってください。
※地図更新が完了するまでUSBメモリは抜かないでください。
※更新時間はおよそ15分程度です。

  • 1.

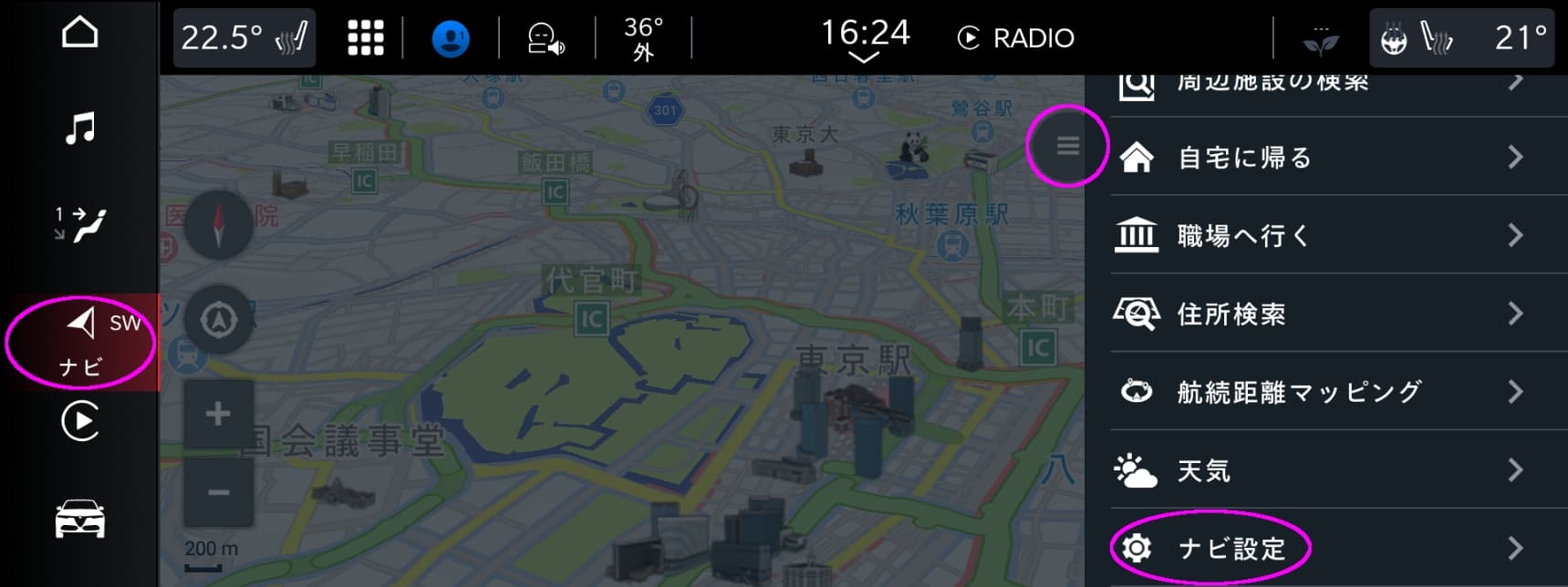

    画面下部メニューバーの「ナビ」ボタンを押してナビ画面を開きます。メニューを開き一番下にある「ナビ設定」ボタンを押します。

  • 2.
    ナビ設定画面の一番下にある「地図更新」ボタンを押します。

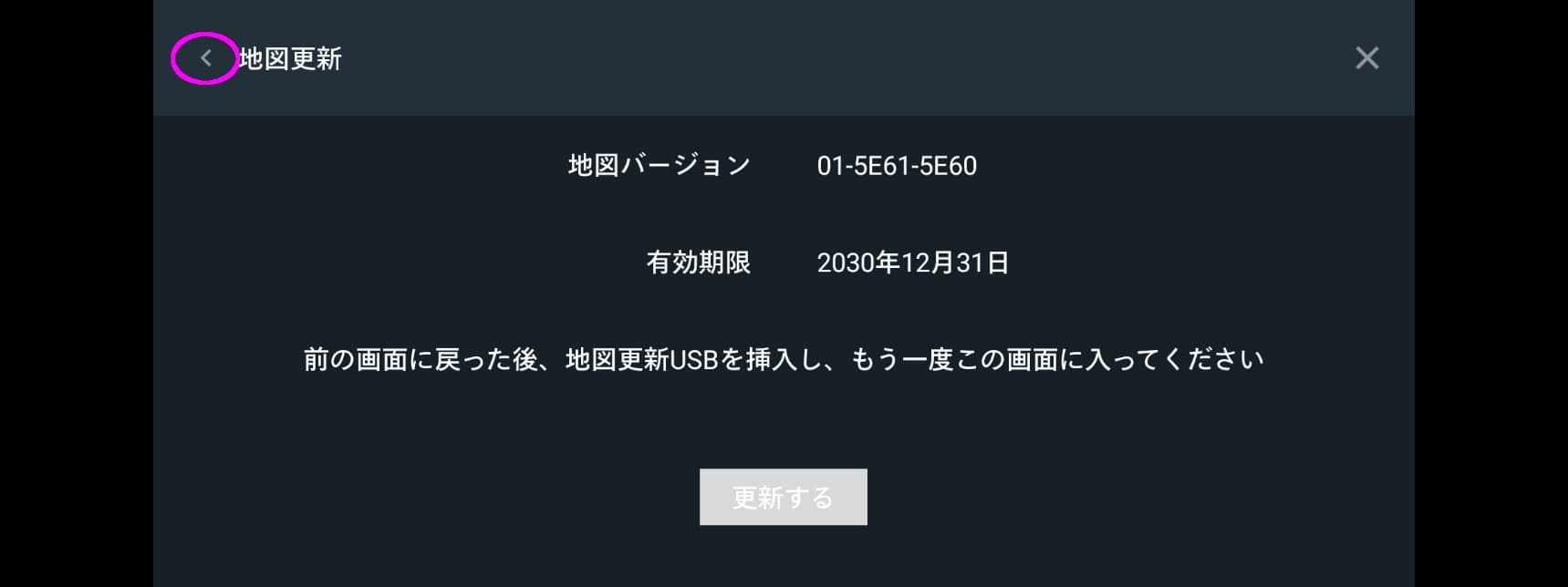

  • 3.
    USBメモリの挿入
    画面の指示に従い「5. 地図更新用USBメモリの作成」で作成したUSBメモリを挿入し一度この画面から抜けて再び地図更新画面に入ります。

  • 4.

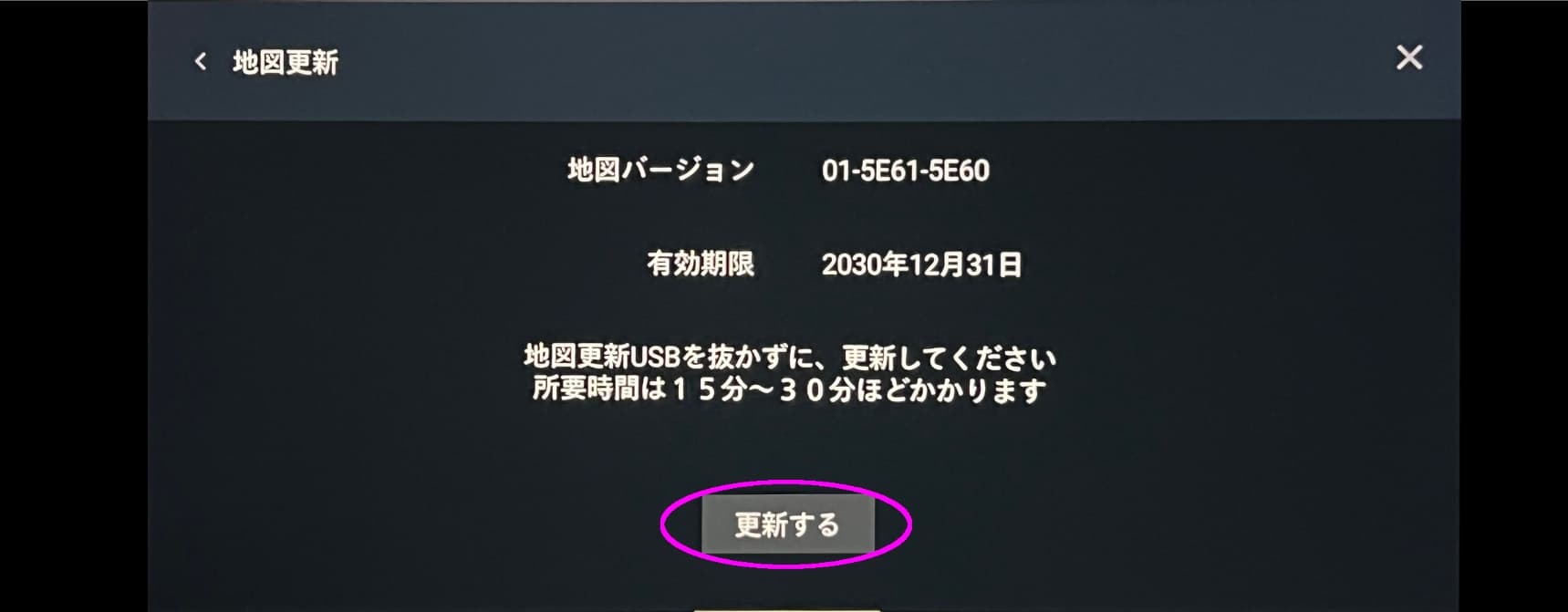

    「更新する」ボタンを押して次の画面に進みます。
    手順の途中で止まってしまった場合は後述するトラブルシュートをご覧ください。

  • 5.

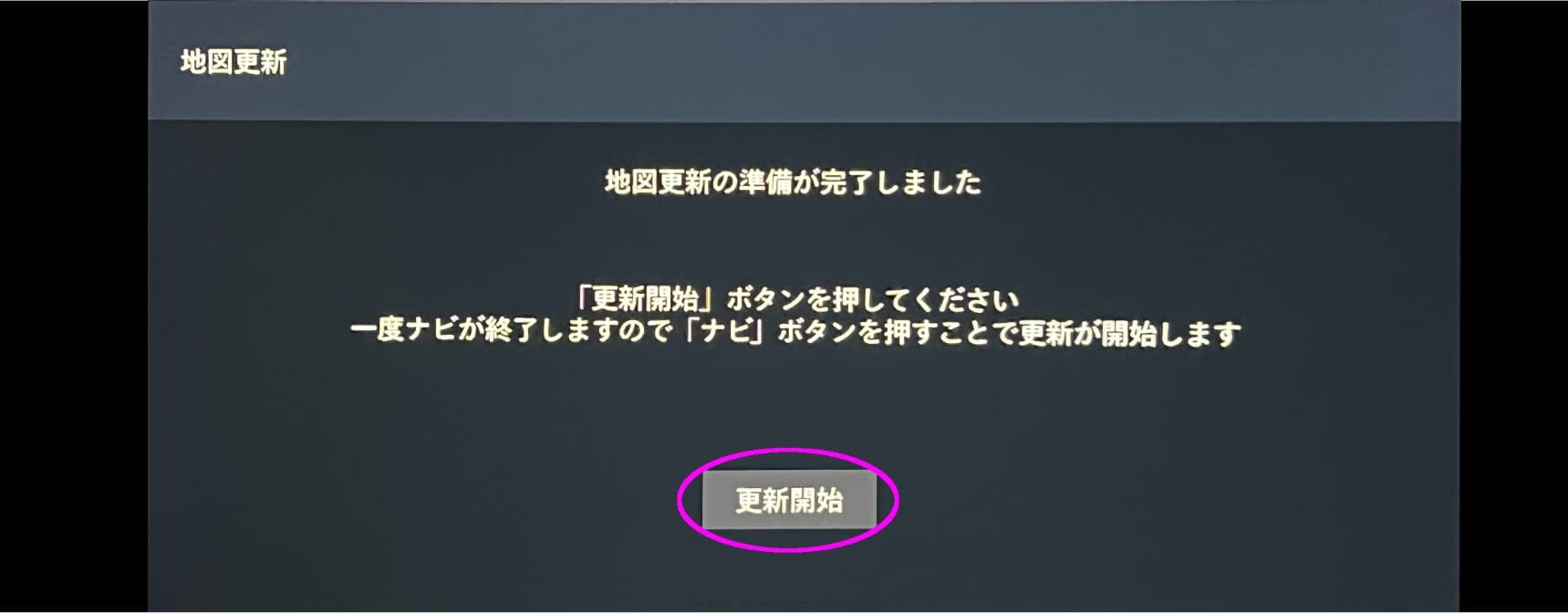

    「更新開始」ボタンを押します。ナビ画面が閉じますが異常ではありません。

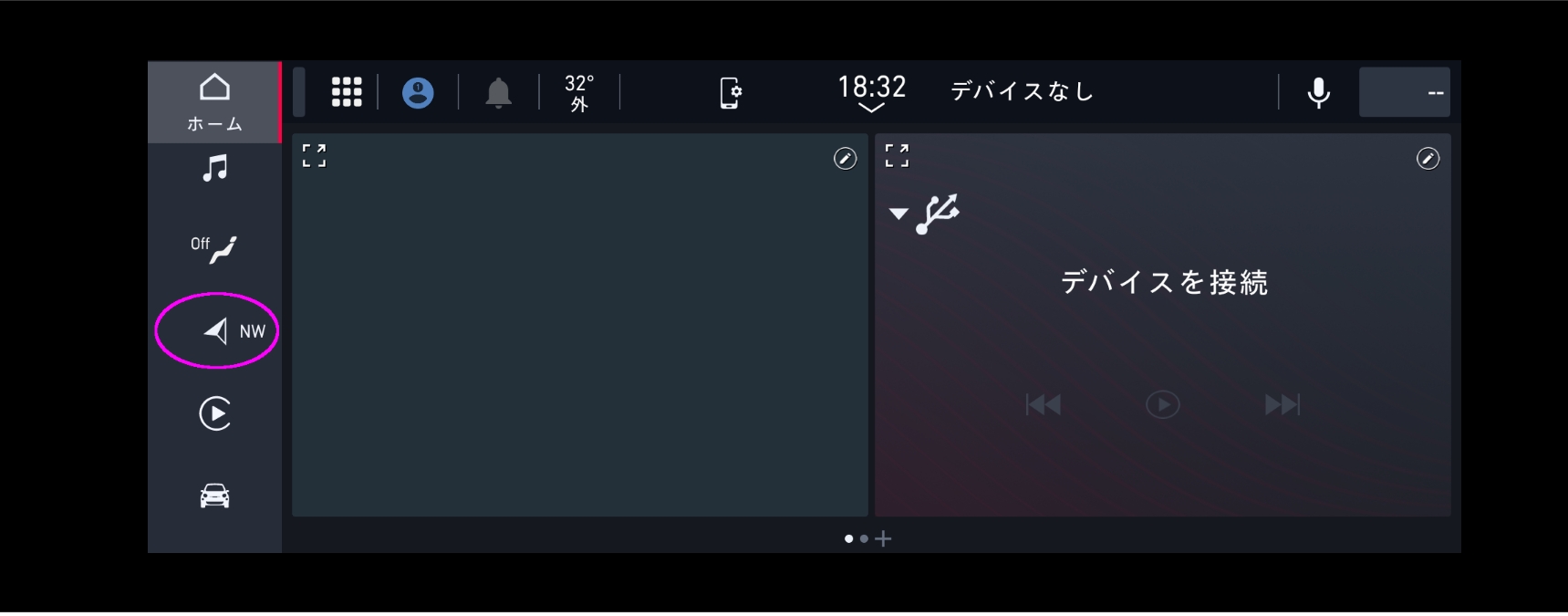

  • 6.
    画面下部メニューバーの「ナビ」ボタンを押します。

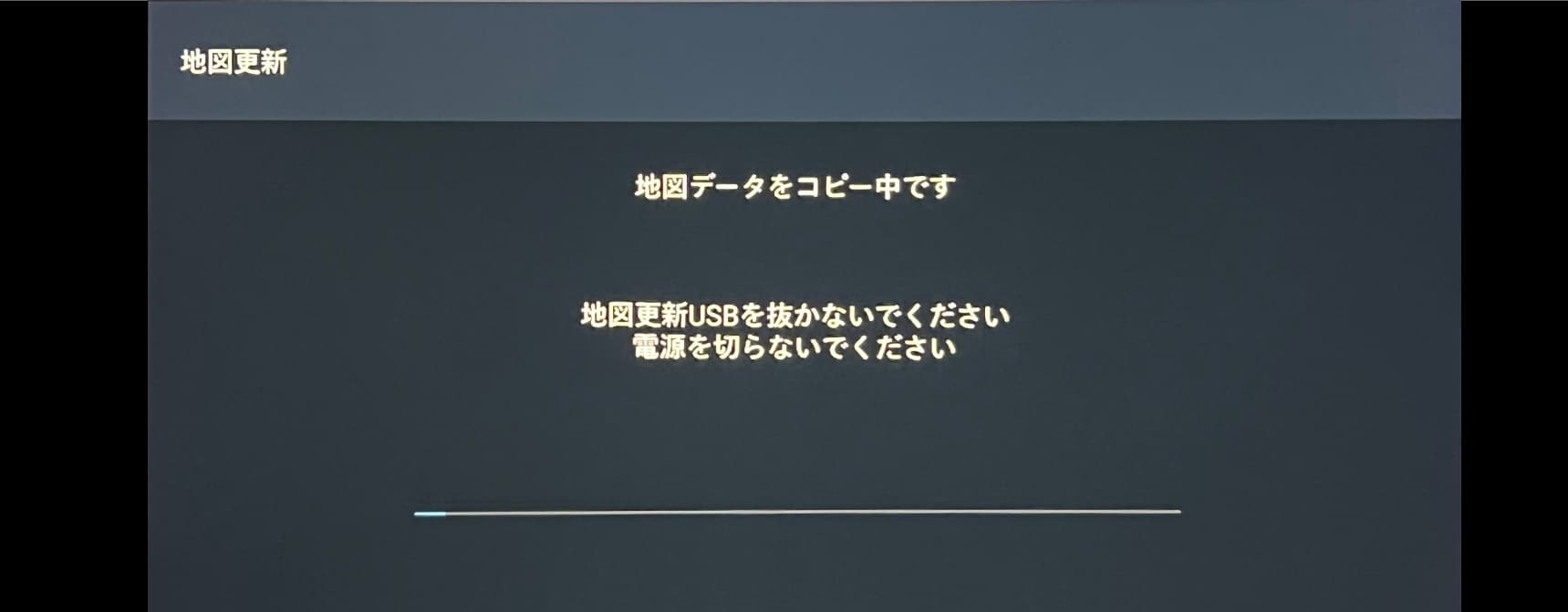

  • 7.
    地図更新が開始されます。15分ほとお待ちください。
    USBメモリの速度により所要時間は増減します。

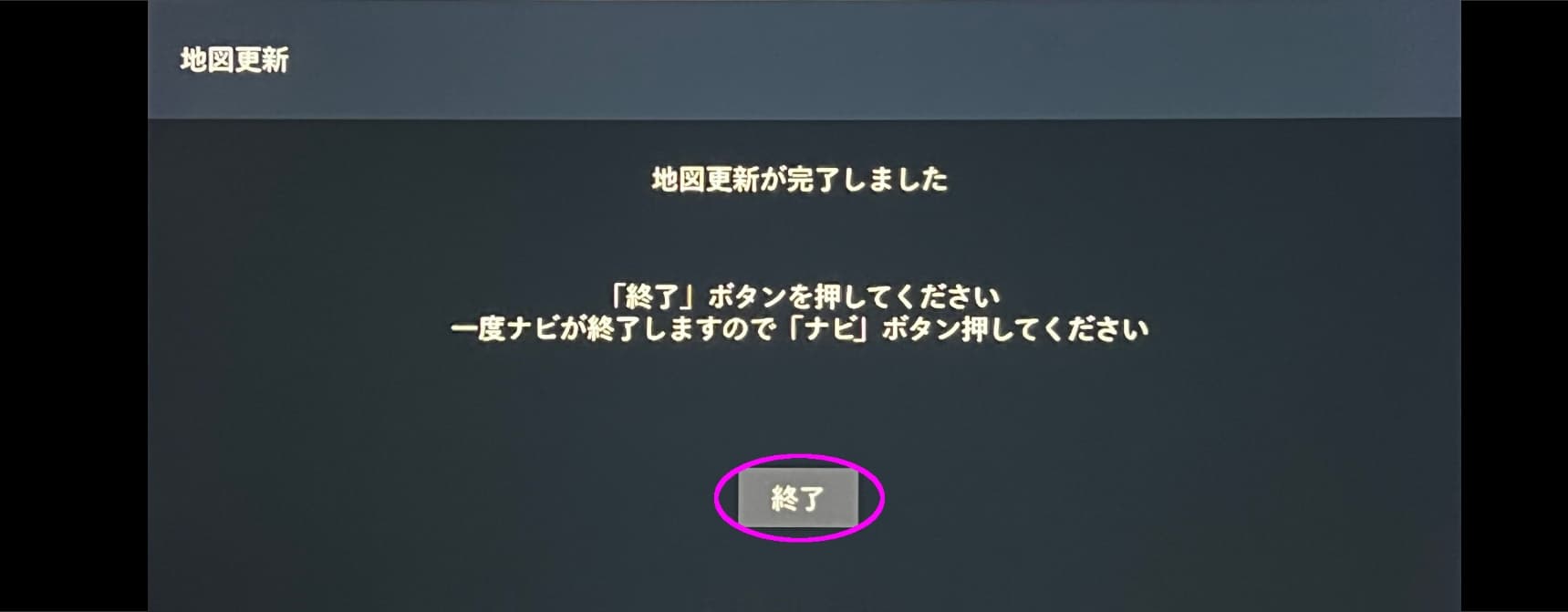

  • 8.
    終了ボタンを押して終了です。ナビが起動することを確認してください。
    更新手順は以上です。

7. トラブルシュート

1.「地図更新が開始できませんでした」と表示された場合

下記2つの可能性があります。
1）  2025年の地図更新が既に完了している場合
「２．地図更新」に従い地図更新画面に入ります。
地図バージョンが01-7651-7650であれば、2025年の地図更新は既に完了しています。

2）  しばらくオンラインサービスを使っていなかった場合
「９. オンラインサービス使用手順」に従いオンラインサービスを一度使用します。
その後「７. 地図更新」から再び地図更新を行います。

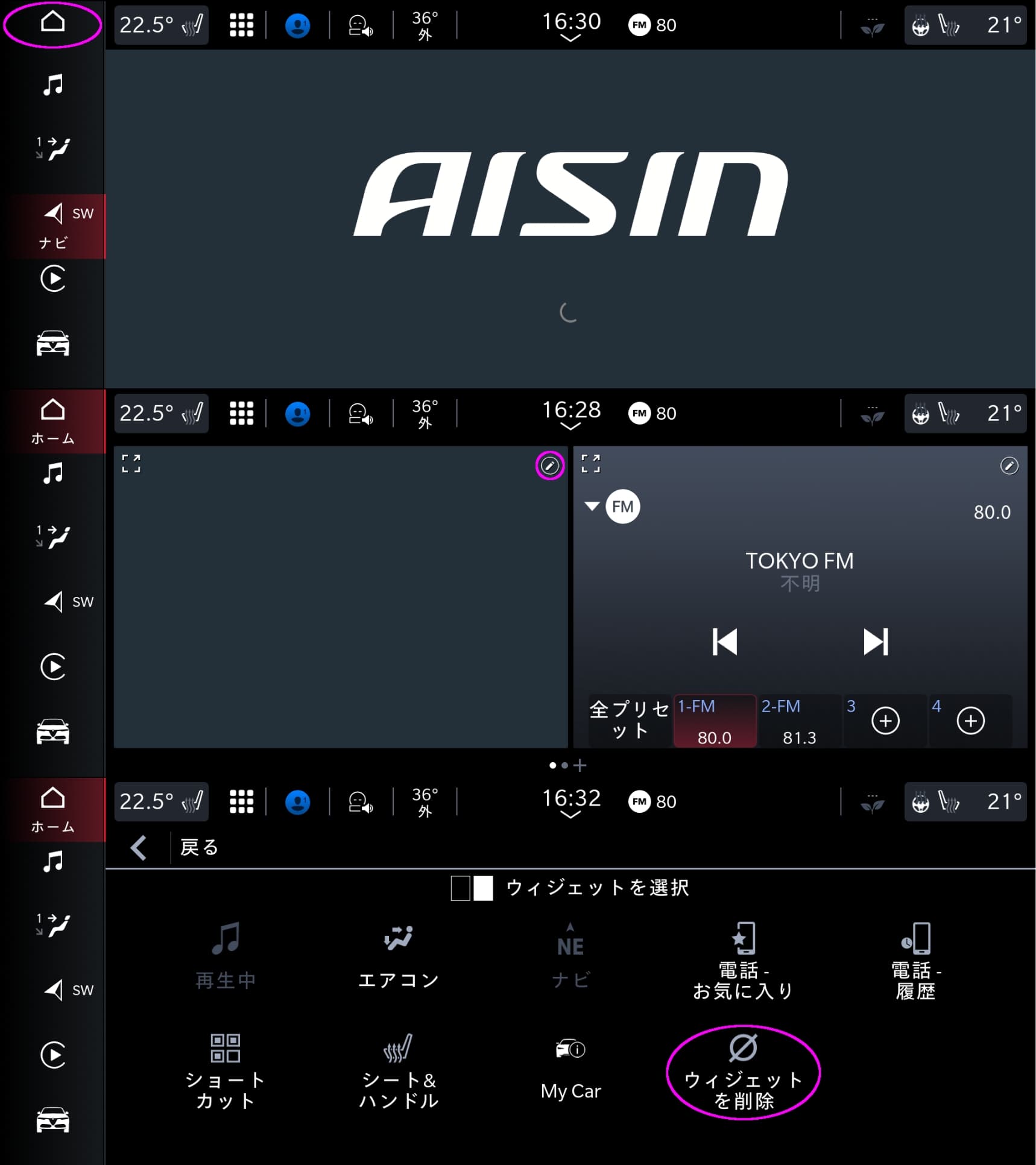

2.アイシンロゴ画面から先に進まない場合

  • 「6. 地図更新」の手順６で「ナビ」ボタンを押した後、
    アイシンロゴ画面または黒い画面から先に進まない場合があります。
    ホーム画面のナビウィジェットを削除した後、
    再び「ナビ」ボタンを押すと更新が始まります。
    ナビウィジェットを削除するにはホーム画面で地図が
    表示されていたタイルの「鉛筆マーク」を押します。

3. 上記以外で地図更新が始まらない場合

上記以外で地図更新が始まらない場合は下記の手順を試します。

  • １．一度ナビ以外の画面を表示してから再び「ナビ」ボタンを押します。
  • ２．上記1で復旧しない場合は「9. オンラインサービス使用手順」の手順8に従いラジオリセットを行います。
  • ３．上記２で復旧しない場合は下記４の3と同様の手順でリセットメニューにある「工場出荷時設定にリセット」をおこないます。
    （※これを行うとユーザーが設定した内容はすべて失われます）

4.「地図更新に失敗しました」と表示された場合

下記の手順で復旧させます。

  • １．USBメモリを一度抜き、再び差してから「終了」ボタンを押します。

    ２．上記で再開されない場合はUSBメモリに地図更新データを入れ直してやり直します。
    USBメモリの不調の疑いもあるため可能であれば別のUSBメモリを用意します。

  • ３．上記以外で地図更新が始まらない場合
    下記の手順を試します。

    別のUSBメモリでも地図更新が再開されなかった場合はリカバリーのため「工場出荷時設定にリセット」を行います。
    （※これを行うとユーザーが設定した内容はすべて失われます）

４．リカバリーが完了したら再び地図更新を行います。
後述する「オンラインサービス使用手順」も併せて行います。

8. オンラインサービス使用手順

  • 1.
    画面下部メニューバーの「ナビ」ボタンを押してナビ画面を開きます。メニューを開き一番下にある「ナビ設定」ボタンを押します。

  • 2.
    ナビ設定画面の一番下にある「地図更新」ボタンを押します。

  • 3.
    USBメモリの挿入
    画面の指示に従い「5. 地図更新用USBメモリの作成」で作成したUSBメモリを挿入し一度この画面から抜けて再び地図更新画面に入ります。

  • 4.
    「更新する」ボタンを押して次の画面に進みます。
    手順の途中で止まってしまった場合は後述するトラブルシュートをご覧ください。

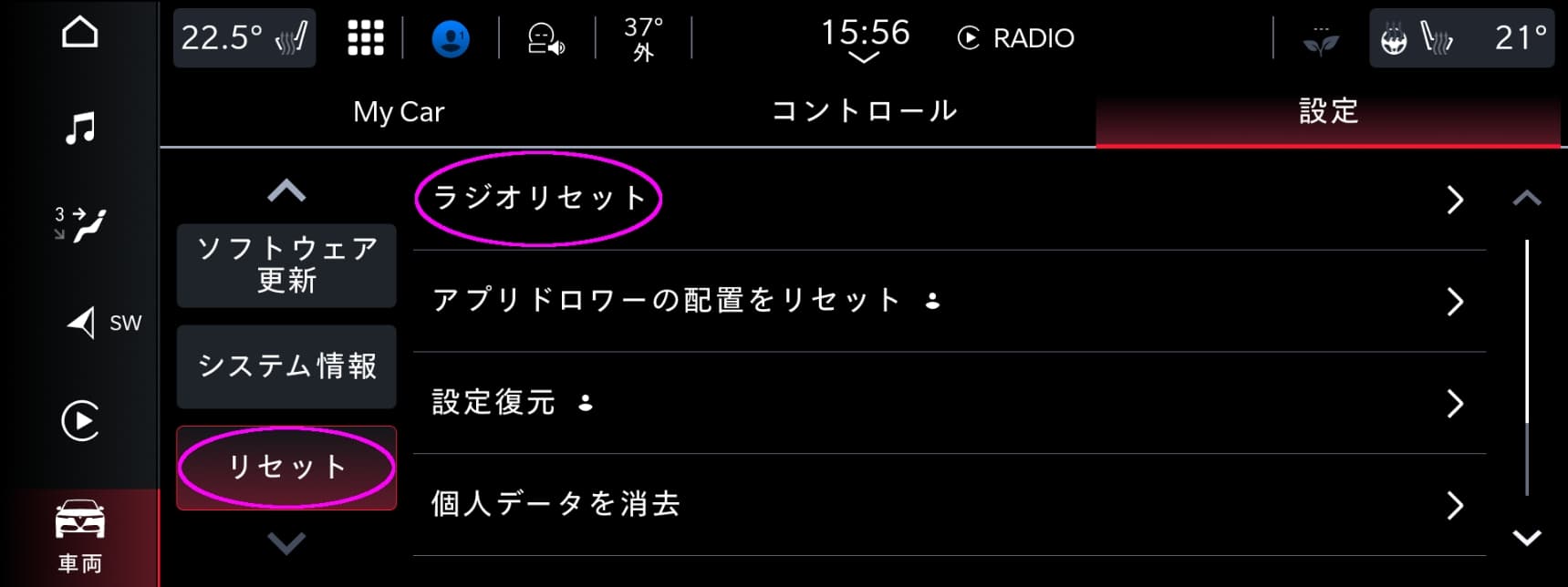

  • 次に左側のリストを一番下までスクロールし、一番下に表示される「リセット」ボタンを押します。

  • 画面右側に「ラジオリセット」が表示されるのでそれを押し

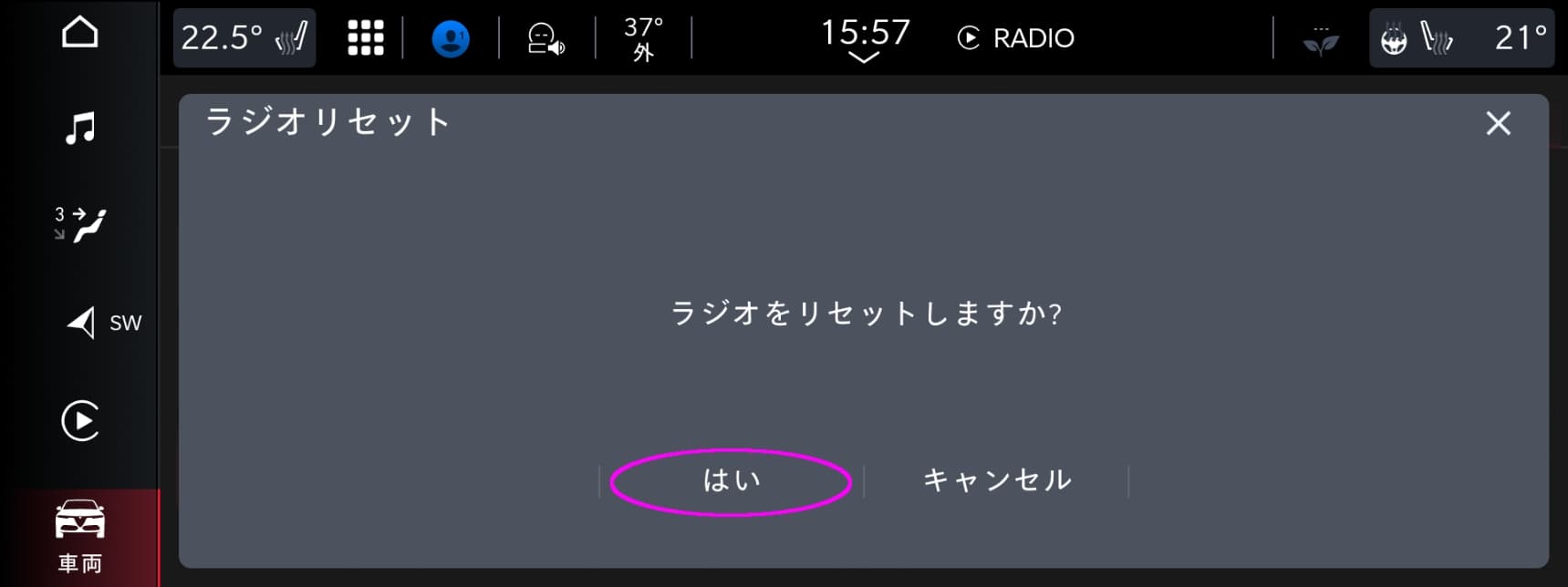

  • 「はい」を選択します。

5.

ラジオリセットが完了したら1から3を再び行います。

備考

※異常が発生した場合は「7. トラブルシュート」をお試しください。
トラブルシュートを実行しても正常に復帰しない場合はコールセンターへお問い合わせください。
